安装前的确认工作
（一）硬件要求
DWF应用开发平台对硬件要求如下（空缺内容表示没有最低要求，但是需要根据项目的性能要求指定）：
类型 | 最小配置 | 推荐配置 | 备注 |
|---|
| CPU | 4 core |
|
|
| 内存 | 8 GB | 16GB | 如果使用代码装配功能，需要至少16GB+ |
| 磁盘 |
|
|
|
| 操作系统 | Ubuntu 发行版本18.04 Centos 发行版本7.6 |
|
|
| 网络 | 千兆网络 |
|
|
（二）浏览器要求
DWF应用开发平台对浏览器要求如下。
（１）Firefox/63.0。
（２）Edge 44.17以上。
（３）Chrome 70.0.3538.77。
（三）操作系统要求
DWF应用开发平台对基础软件环境如下：
- JDK 1.8, 后端jar包运行依赖。
- Node 10.16或者以上版本，前端控件开发依赖。
- Python 3或者以上版本，高级开发配套脚本依赖。
- tomcat 8 或者以上版本，通用Web服务,作为前端war包运行依赖。
- PostgreSQL 9.5数据库服务器或者以上版本，DWF模型存放和应用运行后客户数据管理维护。
（四）平台安装文件
（１）2个后端服务相应Jar包。
（２）3个前端服务相应War包（web文件夹）。
（３）配置文件application.properties。
（４）*.sql 平台数据源文件。
（５）其他附属文件。

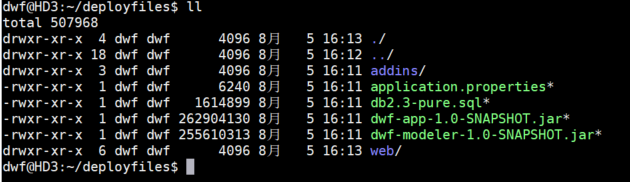

安装文件及所在目录如下。***需单独邀请发送
序号 | 文件夹名 | 文件名 | 文件类型 | 说明 |
1 | deployfiles | db-pure.sql | 初始数据库 |
|
2 | deployfiles | application.properties | 配置文件 |
|
3 | deployfiles | dwf-app-1.0-SNAPSHOT.jar | 程序文件 | App后台接口 |
4 | deployfiles | dwf-modeler-1.0-SNAPSHOT.jar | 程序文件 | Modeler后台接口 |
| 5 | deployfiles | dwf-monitor-1.0-SNAPSHOT.jar | 程序文件 | Monitor后台接口 |
5 | web | modeler-web | 程序文件 | 建模端web页面程序 |
6 | web | app-web | 程序文件 | 应用端web页面程序 |
7 | web | helps | 帮助手册 |
|
|
|
|
|
|
|
|
|
|
|
DWF服务器安装
步骤如下：
- 安装JDK1.8。
- 安装Tomcat。
- 安装Node(NPM)。
- 安装Maven。
- 安装PostgreSQL，建立表空间和用户。
- 导入平台数据库。
- 安装平台应用服务器。
基础软件安装包下载地址：
链接: https://pan.baidu.com/s/1qj53HqZdqpPR9W-eSQlSxA 密码: nth2
（一）JAVA安装
（1）解压安装jdk
#解压JDK安装文件
tar -zxvf jdk1.8.0_181.tar.gz
#移动JDK安装程序到opt目录下
sudo mv jdk1.8.0_181 /opt/ |
（2）配置JDK命令
#配置JDK环境变量
sudo sed -i '$a export JAVA_HOME=/opt/jdk1.8.0_181' /etc/profile
sudo sed -i '$a export CLASSPATH=.:$JAVA_HOME/lib:$JRE_HOME/lib:$CLASSPATH' /etc/profile
sudo sed -i '$a export PATH=$JAVA_HOME/bin:$JRE_HOME/bin:$PATH' /etc/profile
#注册JDK服务
sudo update-alternatives --install /usr/bin/java java ${JDK_INSTALL_DIR}/bin/java 300
sudo update-alternatives --install /usr/bin/javac javac ${JDK_INSTALL_DIR}/bin/javac 300
sudo update-alternatives --install /usr/bin/jar jar ${JDK_INSTALL_DIR}/bin/jar 300
sudo update-alternatives --install /usr/bin/javah javah ${JDK_INSTALL_DIR}/bin/javah 300
sudo update-alternatives --install /usr/bin/javap javap ${JDK_INSTALL_DIR}/bin/javap 300
sudo update-alternatives --install /usr/bin/jps jps ${JDK_INSTALL_DIR}/bin/jps 300
sudo update-alternatives --config java |
（3）验证JDK
（二）Tomcat安装
安装tomcat服务器作为前端服务器。
（1）解压安装tomcat
#解压tomcat安装文件
tar -zxvf apache-tomcat.tar.gz
#移动tomcat到opt目录下
sudo mv apache-tomcat /opt/ |
（2）修改并启动服务器
sudo sed -i 's/8080/8180/' /opt/apache-tomcat/conf/server.xml （修改端口号为8180）
/opt/apache-tomcat/bin/startup.sh （启动tomcat）(关闭命令 /opt/apache-tomcat/bin/shutdown.sh)

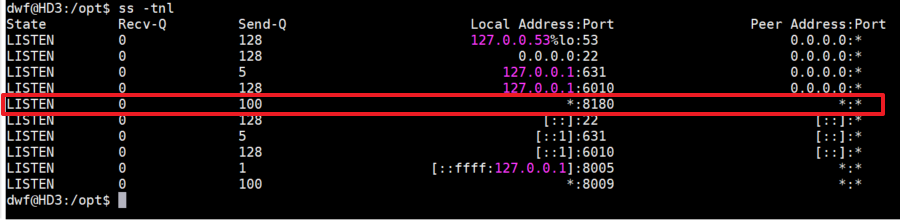

（3）验证服务器
在linux键入命令 ss -tnl 检查服务是否已启动，查看8180端口。

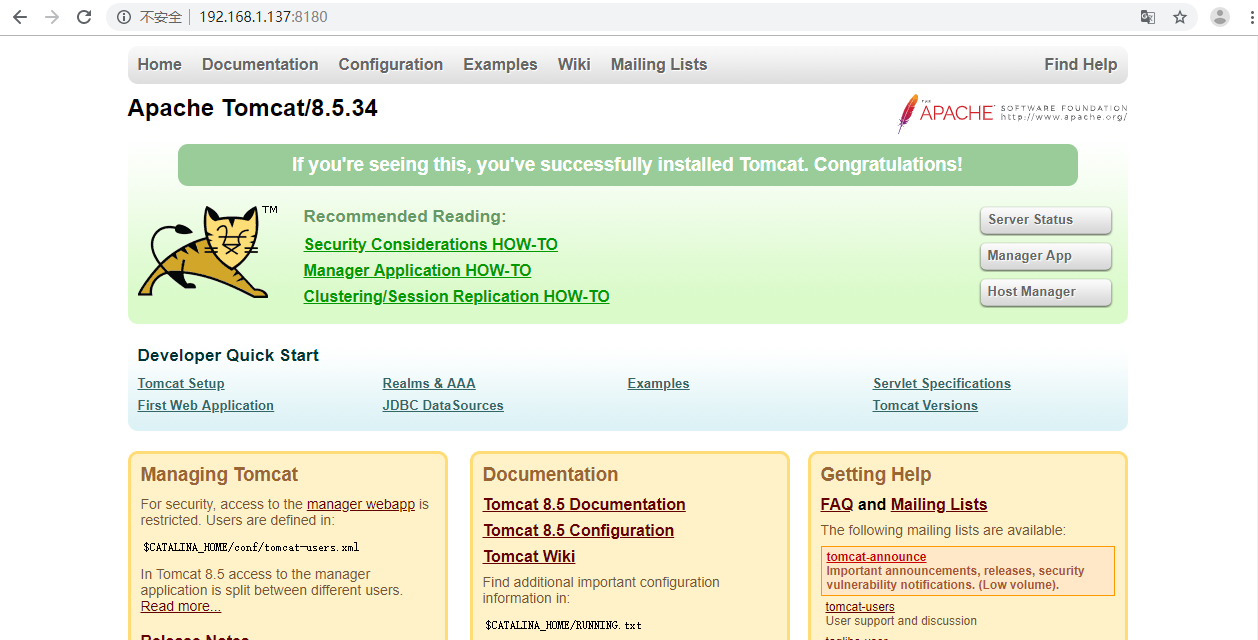

在浏览器输入http://服务器IP:8180 ，比如： http://192.168.1.137:8180
（三）PostgreSQL安装与创建实例
（1）下载PostgreSQL压缩包

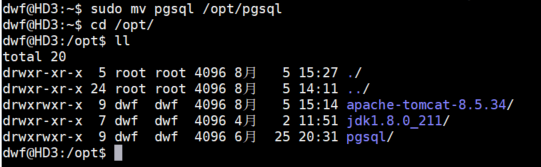

（2）解压安装Postgres
tar -zxvf pgsql.tar.gz （解压postgres安装文件）
sudo dpkg -i pgsql/*.deb (安装postgres数据库)
（3）初始化服务
sudo -u postgres /usr/lib/postgresql/10/bin/psql -d postgres -w -c "ALTER USER postgres WITH SUPERUSER PASSWORD '123456'"
sudo -u postgres /usr/lib/postgresql/10/bin/psql -d postgres -w -c "CREATE DATABASE dataway OWNER postgres"
（4）修改数据库配置
sudo sed -i '$a listen_addresses = '\''*'\''' /opt/pgsql/data/postgresql.conf （监听任何地址访问，修改连接权限）
sudo sed -i "s#max_connections = 100#max_connections = 1000#g" /opt/pgsql/data/postgresql.conf （修改最大连接数）
sudo sed -i '$a host all all 0.0.0.0 0.0.0.0 md5' /opt/pgsql/data/pg_hba.conf （启用密码验证）
（5）启动服务
/opt/pgsql/bin/pg_ctl -D /opt/pgsql/data -l /opt/pgsql/logfile start （启动PG）

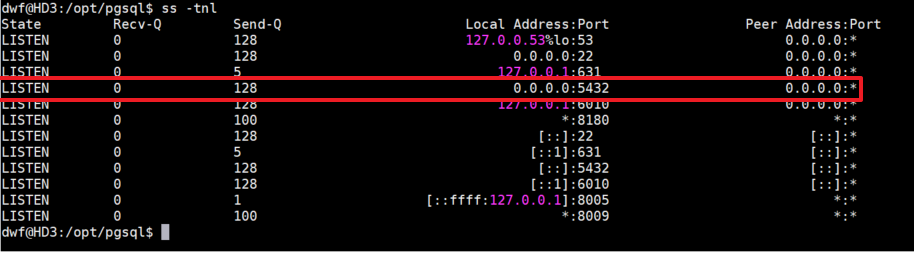

（6）验证服务启动
在linux键入命令 ss -tnl 检查服务是否已启动 ，查看5432端口。
（四）导入平台数据库

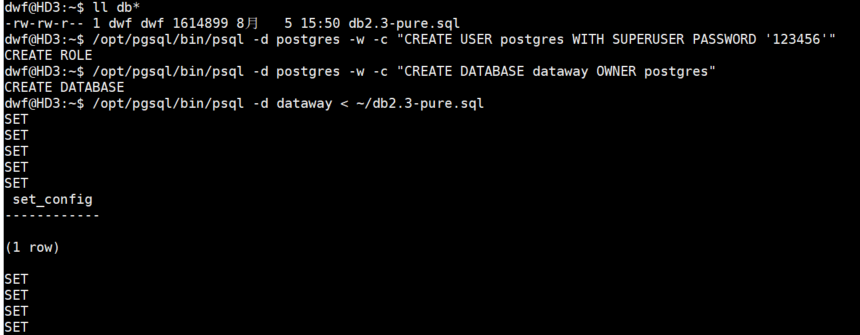

（1）创建dwf用pg数据库用户与数据库
/opt/pgsql/bin/psql -d postgres -w -c "CREATE USER postgres WITH SUPERUSER PASSWORD '123456'" （创建用户postgres，并允许使用密码123456登录）
/opt/pgsql/bin/psql -d postgres -w -c "CREATE DATABASE dataway OWNER postgres" （创建数据库dataway，并赋权给用户postgres）
（2）导入dwf初始数据库表
/opt/pgsql/bin/psql -d dataway < ~/db-pure.sql （导入DWF初始化数据库）

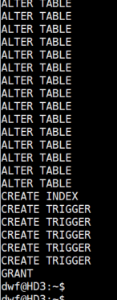

反馈类似以下信息表示创建成功：
（五）安装Node
（1）下载Node安装包[示例Node10.16.1]
（2）解压安装node
tar -xvf node-v10.16.0-linux-x64.tar （解压node安装文件）
sudo mv node-v10.16.0-linux-x64 /opt/node10.16 （移动node到opt目录）
（3）配置node(npm)命令
sudo update-alternatives --install /usr/bin/node node /opt/node10.16/bin/node 300
sudo update-alternatives --install /usr/bin/npm npm /opt/node10.16/bin/npm 300
（4）验证node
node -v
npm -v
（六）安装Maven
（1）下载Maven安装包

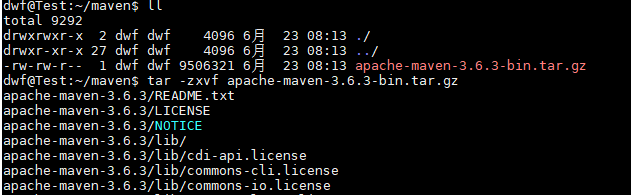

（2）解压安装maven
tar -zxvf maven-3.6.1.tar.gz （解压maven安装文件）

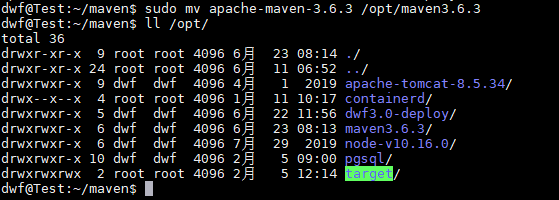

mv apache-maven-3.6.3 /opt/maven3.6.3 （移动maven到opt目录）

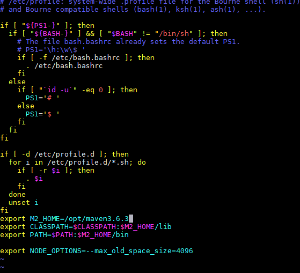

（3）配置mvn命令[已添加环境变量]
sudo vim /etc/profile
添加以下内容：
export M2_HOME=/opt/maven3.6.3
export CLASSPATH=$CLASSPATH:$M2_HOME/lib
export PATH=$PATH:$M2_HOME/bin
source /ets/profile

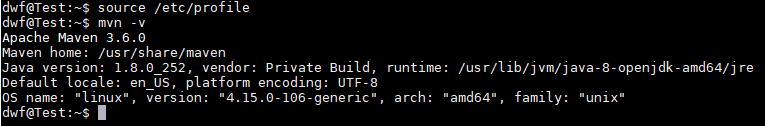

（4）验证maven
mvn -v
（七）安装平台应用服务器

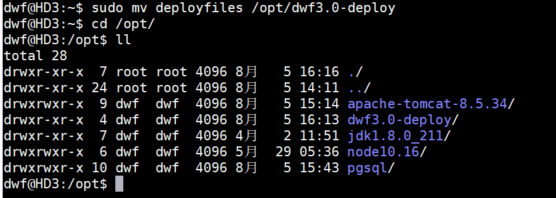

（1）上传平台搭建所需文件：
sudo mv deployfiles /opt/dwf3.0-deploy （移动dwf安装文件到opt下）

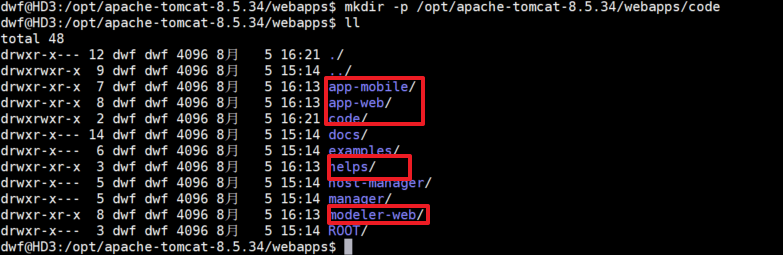

（2）将war包移动到tomcat下
cd /opt/dwf3.0-deploy/web/ （跳转至dwf安装文件夹）
mv modeler-web /opt/apache-tomcat/webapps/ （移动modeler-web到tomcat下）
mv app-web /opt/apache-tomcat/webapps/ （移动app-web到tomcat下）
mv helps /opt/apache-tomcat/webapps/ （移动帮助手册到tomcat下）
mkdir -p /opt/apache-tomcat/webapps/code （在tomcat下创建超级控件保存代码文件夹）
（3）修改配置文件application.properties内容
vim application.properties [各段用途参考:配置文件的格式说明]
spring.jpa.hibernate.ddl-auto=update
datasource.ip=127.0.0.1
datasource.port=5432
datasource.database=dataway
spring.datasource.url=jdbc:postgresql://127.0.0.1:5432/dataway?autosave=conservative
spring.datasource.username=postgres
spring.datasource.password=123456 spring.mvc.throw-exception-if-no-handler-found=true
spring.jpa.hibernate.naming.implicit-strategy=org.hibernate.boot.model.naming.ImplicitNamingStrategyLegacyJpaImpl
spring.jpa.hibernate.naming.physical-strategy=org.hibernate.boot.model.naming.PhysicalNamingStrategyStandardImpl
spring.jpa.properties.hibernate.dialect=org.hibernate.dialect.PostgreSQLDialect
spring.jpa.properties.hibernate.temp.use_jdbc_metadata_defaults=true
spring.jpa.properties.hibernate.jdbc.lob.non_contextual_creation=true
spring.servlet.multipart.max-file-size=1000MB
spring.servlet.multipart.max-request-size=1000MB
spring.jackson.default-property-inclusion=non_null # log
logging.level.io.swagger.models.parameters : ERROR
logging.config=classpath:logback-spring.xml
logHome=/opt/dwf3.0-deploy/log
scriptLogPrefix=script
print-rest-invoke-log=true # swagger host配置
swagger.host.app=
swagger.host.modeler=
swagger.host.monitor= # Custom properties
admin.name=admin
modeller.name=modeller
admin.password=123456
modeller.password=123456 # auth
auth.provider=edu.thss.platform.security.jwt.JwtAuthenticationProvider
auth.tokenprocessor=edu.thss.platform.security.jwt.JwtTokenProcessorImpl
#auth.provider=edu.thss.platform.security.tianyuan.TianYuanAuthenticationProvider
#auth.tokenprocessor=edu.thss.platform.security.tianyuan.TianYuanTokenProcessorImpl
auth.params.username=username
auth.params.password=password port=5432
password=123456
host=127.0.0.1
dbName=dataway
userName=postgres
addinPath=/opt/dwf3.0-deploy/dwf_sdk/assemble/addins
staticPrefix=http://127.0.0.1:8180/static
staticPath=/opt/dwf3.0-deploy/static
tomcatPath=/opt/apache-tomcat
shPath=/opt/dwf3.0-deploy/dwf_sdk/assemble/addins/server.py
logPath=/opt/dwf3.0-deploy
ipList="localhost;127.0.0.1;127.0.1.1;dwf;192.168.10.81;192.168.10.92"
codePath=/opt/apache-tomcat/webapps/code
nodePath=/opt/dwf3.0-deploy/dwf_sdk/assemble/addins/single
scriptPath=/opt/dwf3.0-deploy/dwf_sdk/assemble/addins/handle.py
partPath=/opt/dwf3.0-deploy/dwf_sdk/parts
sdkPath=/opt/dwf3.0-deploy/dwf_sdk/sdk
assembleLogPath=/opt/dwf3.0-deploy/dwf_sdk/assemble/log
tmpPath=/opt/dwf3.0-deploy/_tmp #local file data model plugin
data-model.plugin.repository.path=/opt/dwf3.0-deploy/file-repository
data-model.plugin.iotdb.ip=127.0.0.1
data-model.plugin.iotdb.port=6667
data-model.plugin.iotdb.username=root
data-model.plugin.iotdb.password=root # external configs (should start with "external.appConfig.")
external.appConfig.demoKey=demoValue
external.appConfig.demoKey.with.dots=value
external.appConfig.maxFileSizeKb=512000
external.appConfig.roleGroup= #-----------------------------------------------
# Cloud iBPM build time data storage (repository).
# Configuration: MySQL
# jdbc driver package installed.
db.product=Postgresql
db.jdbc.driverClassName=org.postgresql.Driver
# local host
# 初始化数据库连接为2
db.jdbc.initialSize=10
# 超时等待时间以毫秒为单位 60000毫秒/1000等于60秒
db.jdbc.maxWait=10000
# 最大连接数量
db.jdbc.maxActive=10
# 最大空闲连接数
db.jdbc.maxIdle=10
# 最小空闲连接数
db.jdbc.minIdle=3
# 是否在自动回收超时连接的时候打印连接的超时错误
db.jdbc.logAbandoned=true
# 是否自动回收超时连接
db.jdbc.removeAbandoned=true
# 超时时间(以秒数为单位)
db.jdbc.removeAbandonedTimeout=10
db.jdbc.poolPreparedStatements=true
db.jdbc.testOnBorrow=true
# db.jdbc.validationQuery=SELECT 1 FROM DUAL
db.jdbc.validationQuery=select version() # Cloud iBPM file storage.
# win: files are stored in hard disk on Windows server;
# linux: files are stored in hard disk on Linux server;
# amazon: files are stored on AWS S3;
# ali: files are stored on Ali cloud;
filestorage.type=win
# if storage type is win, files will be stored in C:/CloudiBPM/ by default;
# if storage type is linux, files will be stored in /var/www/CloudiBPM/ by default;
# if storage type is amazon, files will be stored in a bucket CloudiBPM/ on S3 by default;
# if storage type is ali, files will be stored in ???? by default;
linux.filestorage.lib=/home/cdh/xq/org
windows.filestorage.lib=D:/data/org
aliyun.filestorage.lib=S3
# external name list, format: extnames=jar;rar;zip;war; etc.
extnames=jar;properties;xml;txt; #----------------------------------------
# administrator company ID, e.g., Xuan QI Company ID
admin.corp.id=00000000000001R #----------------------------------------
# server entity ID cache
server.cache.entityId.size=200
server.cache.entityCode.size=10
server.cache.entityVersion.size=5
# server log pool cache
server.cache.log.batchSave.size=1 #-----------------------------------------
# File server info
#file.server.domainname=http://localhost:8080/file/
file.server.domainname=http://101.200.154.42:8080/file/
# API server info
api.server.domainname=http://192.168.1.81:6060
#api.server.domainname=http://localhost:6060
#api.server.domainname=http://localhost:8088/api/ # 1: standalone;
# 2: private cloud;
# 3: public cloud;
xq.product.pversion=1 # auth
dwf.cache.org.tree = false |
（4）创建服务启动脚本start.sh并执行
vi start.sh
复制以下内容
#!/bin/bash
#在安装时的用户权限下执行,不要在root权限下执行！
#安装目录
Tomcat_INSTALL_DIR="/opt/apache-tomcat"
DWF_INSTALL_DIR="/opt/dwf3.0-deploy" tomcat_process=`ps -ef |grep -w tomcat|grep -v grep|wc -l`
if [ "$tomcat_process" -ne "0" ];
then
echo "Tomcat服务已经启动"
else
#启动tomcat
sudo nohup ${Tomcat_INSTALL_DIR}/bin/startup.sh &
fi pg_process=`ps -ef |grep -w postgres|grep -v grep|wc -l`
if [ "$pg_process" -ne "0" ];
then
echo "Postgres服务已经启动"
else
#启动postgres
sudo -u postgres /usr/lib/postgresql/10/bin/pg_ctl restart -D /var/lib/postgresql/10/main
fi #停止DWF并重启
cd ${DWF_INSTALL_DIR} monitor_process=`ps -ef |grep -w dwf-monitor|grep -v grep|wc -l`
if [ "$monitor_process" -ne "0" ];
then
ps aux | grep "dwf-monitor" | grep -v "grep" | awk '{print $2}' | xargs kill -9
else
echo "当前环境无dwf-monitor运行；正在启动dwf-monitor..."
fi
nohup java -Dlogging.file=${DWF_INSTALL_DIR}/dwf-monitor.log -jar ${DWF_INSTALL_DIR}/*dwf-monitor*.jar --server.port=7070 --spring.config.location=${DWF_INSTALL_DIR}/application.properties > /dev/null 2>&1 & modeler_process=`ps -ef |grep -w dwf-modeler|grep -v grep|wc -l`
if [ "$modeler_process" -ne "0" ];
then
ps aux | grep "dwf-modeler" | grep -v "grep" | awk '{print $2}' | xargs kill -9
else
echo "当前环境无dwf-modeler；正在启动dwf-modeler..."
fi
nohup java -Dlogging.file=${DWF_INSTALL_DIR}/dwf-modeler.log -jar ${DWF_INSTALL_DIR}/*dwf-modeler*.jar --server.port=6060 --spring.config.location=${DWF_INSTALL_DIR}/application.properties > /dev/null 2>&1 & app_process=`ps -ef |grep -w dwf-app|grep -v grep|wc -l`
if [ "$app_process" -ne "0" ];
then
ps aux | grep "dwf-app" | grep -v "grep" | awk '{print $2}' | xargs kill -9
else
echo "当前环境无dwf-app运行；正在启动dwf-app..."
fi
nohup java -Dlogging.file=${DWF_INSTALL_DIR}/dwf-app.log -jar ${DWF_INSTALL_DIR}/*dwf-app*.jar --server.port=9090 --spring.config.location=${DWF_INSTALL_DIR}/application.properties > /dev/null 2>&1 &

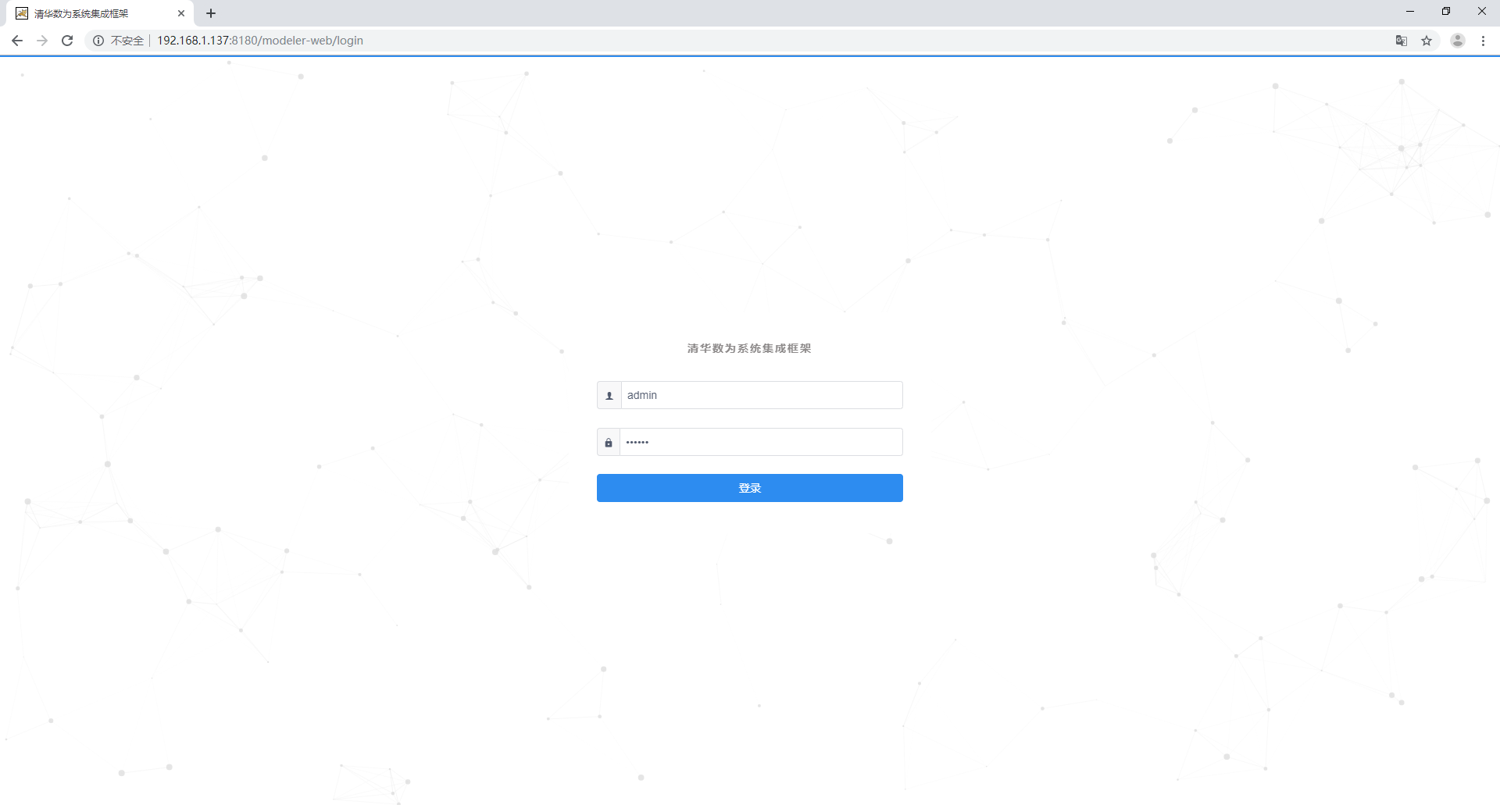

echo "DWF服务重启完毕!请通过以下方式访问:http://IP地址:8180/modeler-web"
|

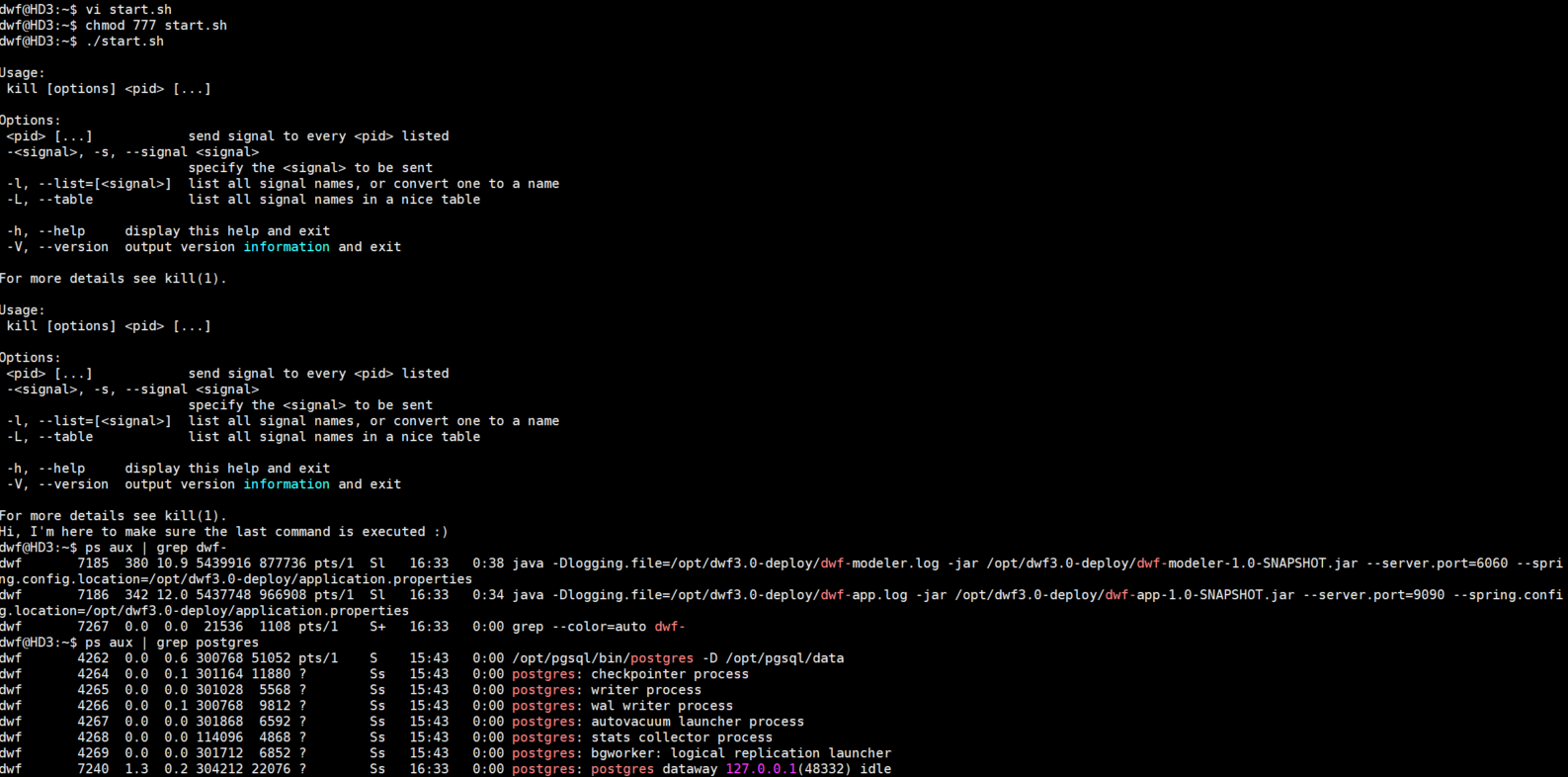

执行启动脚本
chmod 755 start.sh
./start.sh
成功安装后
（一）验证

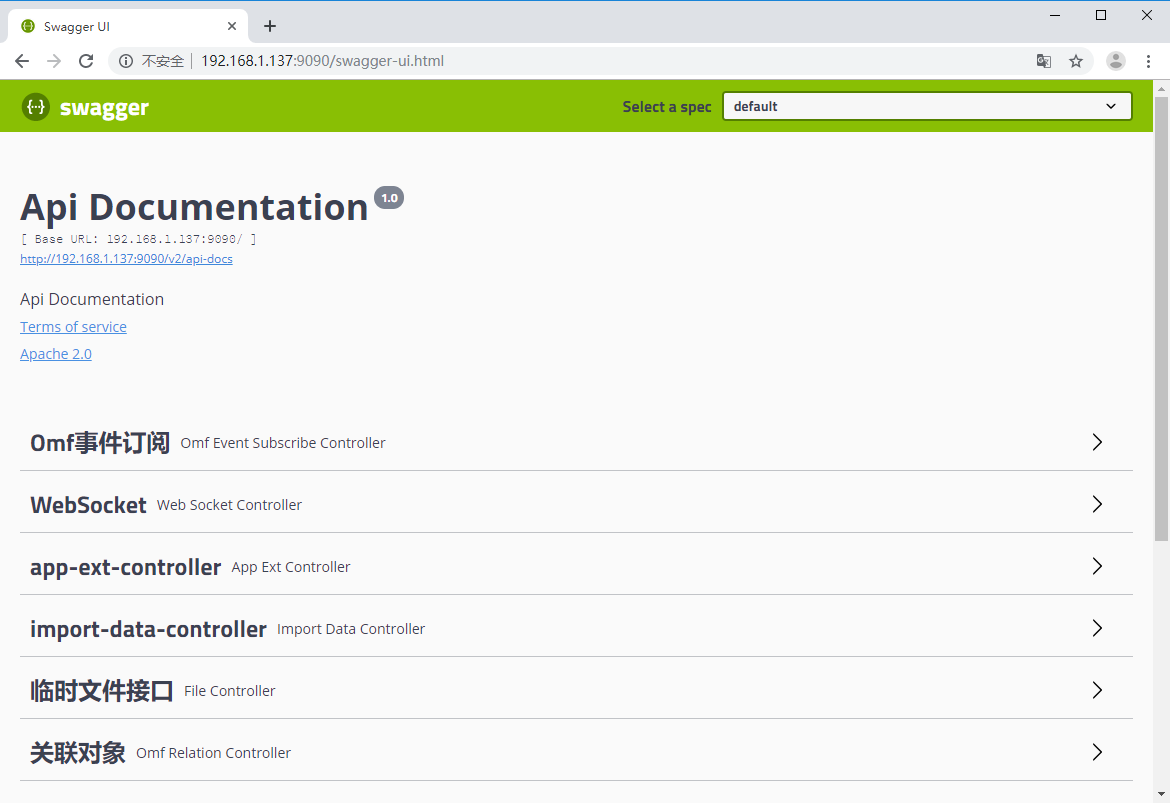

Restful服务的正常启动。
Web地址:http:[IP]:[Port]/swagger-ui.html
例如: （模型后端）http://192.168.1.137:6060/swagger-ui.html
（对象后端）http://192.168.1.137:9090/swagger-ui.html
Web服务的正常启动。
http://192.168.1.137:8180/modeler-web
http://192.168.1.137:8180/app-web
服务地址
（一）Modeler简介
Web地址：http:[IP]:[Port]/modeler-web
例如: http://192.168.1.137:8180/modeler-web
简要说明：modeler-web是建模工具，提供组织模型、数据模型、表单模型、功能模型和权限模型等模型的编辑能力。
（二）App for PC简介
Web地址：http:[IP]:[Port]/app-web
例如：http://192.168.1.137:8180/app-web
简要说明：app-web是在PC端提供解释模型的应用支撑引擎，包括：认证引擎，对象管理框架，表单引擎，主界面引擎和规则引擎等。
（三）平台系统主界面说明

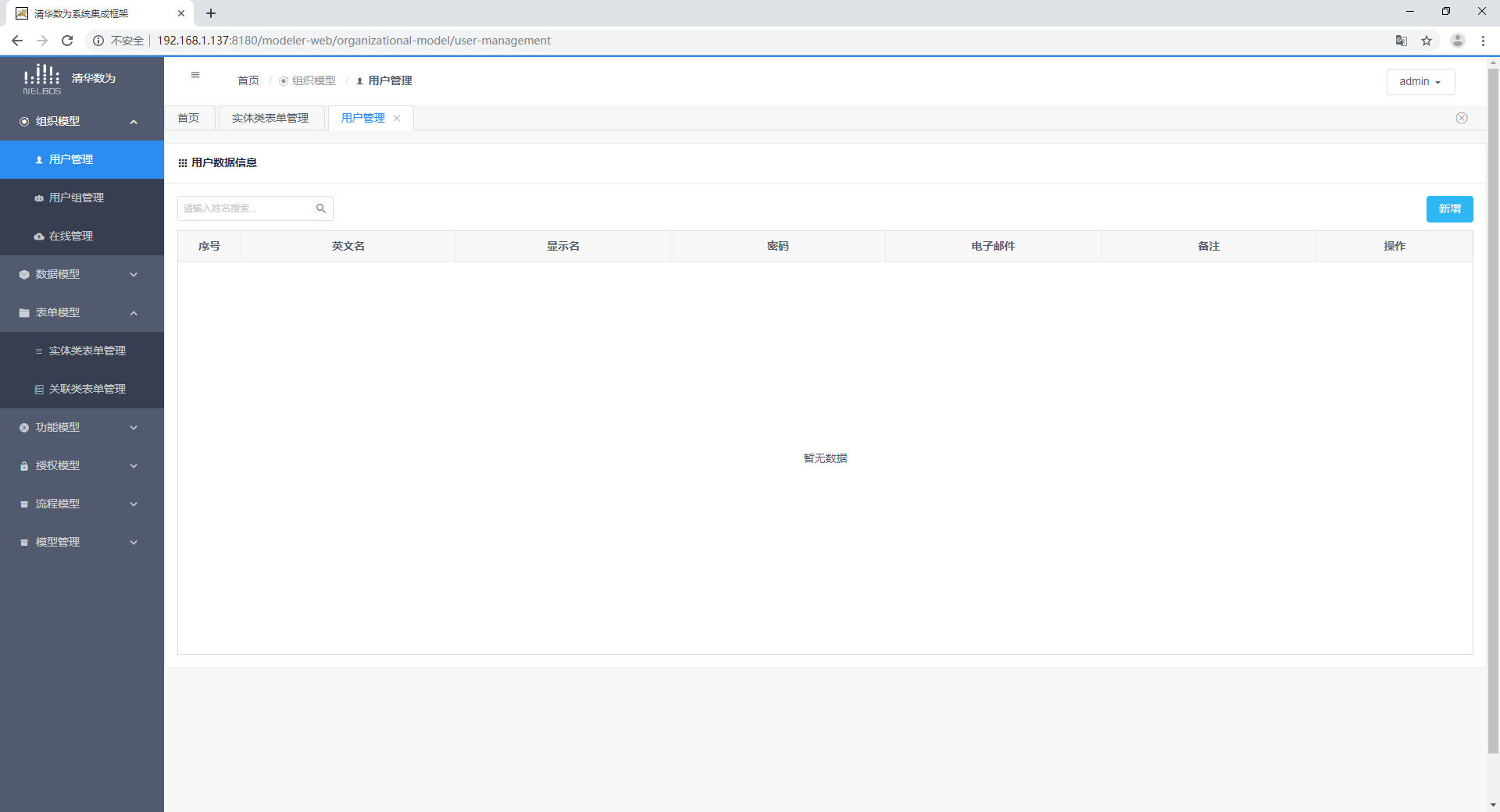

modeler-web: http://192.168.1.137:8180/modeler-web

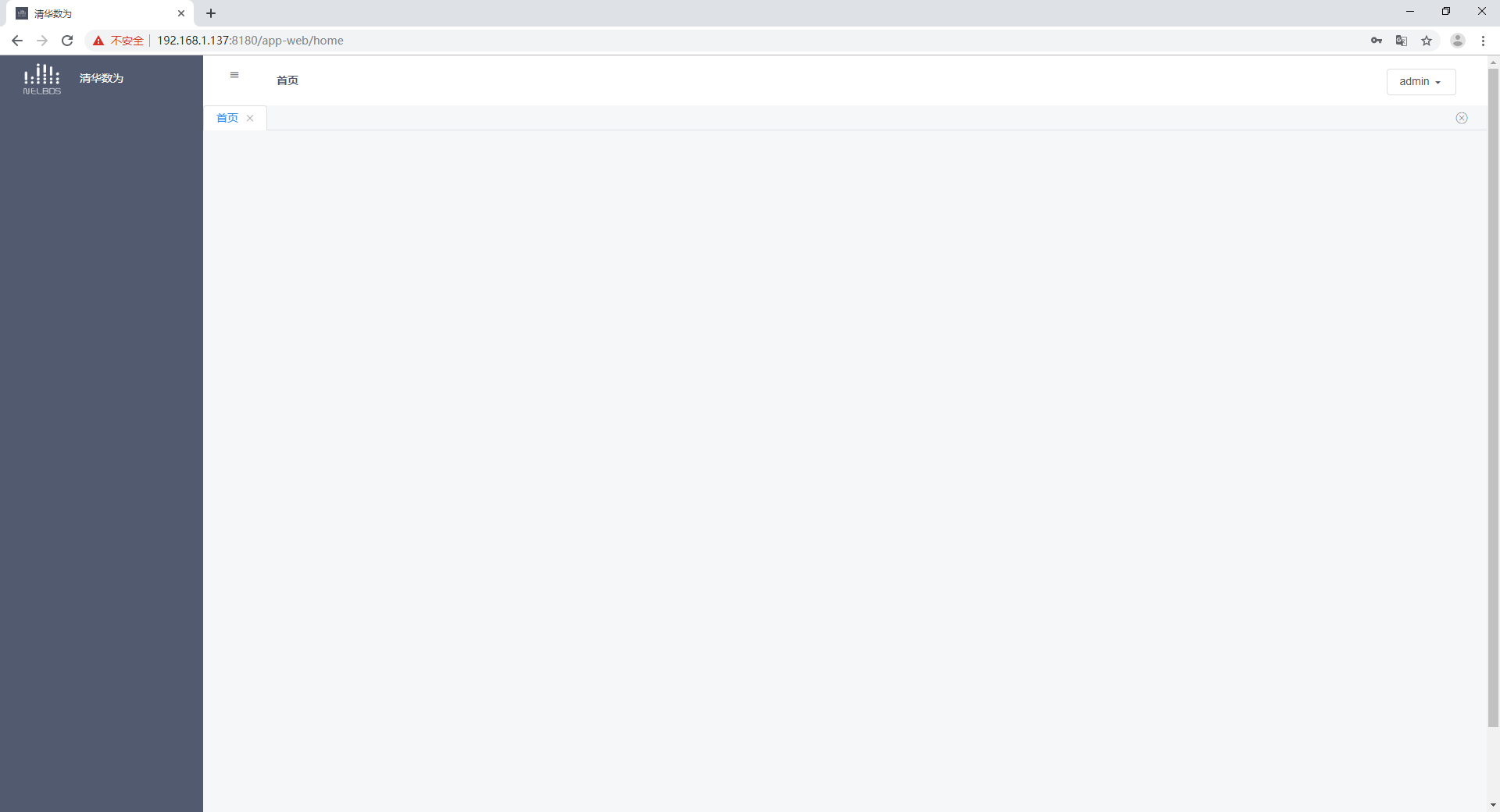

app-web: http://192.168.1.137:8180/app-web
相关下载
DWF 基础软件下载
链接: https://pan.baidu.com/s/1qj53HqZdqpPR9W-eSQlSxA 密码: nth2
